Especificaciones técnicas de la Elegance Contracorriente
Modelo | Elegance 70 | Elegance 80 | Elegance 95 |
Tensión | 230 / 400 V | 400 V | 400 V |
Potencia | 70 m3.h-1 | 80 m3.h-1 | 95 m3.h-1 |
Potencia de entrada | 2,2 kW | 3 kW | 4 kW |
Diámetro de la boquilla | 40 mm | 40 mm | 40 mm |
Diámetro de la tubería | 75 mm | 75 mm | 75 mm |
Localización de la contracorriente
El dispositivo aguas arriba incluye un motor (bomba). Para obtener el máximo rendimiento, la bomba debe colocarse lo más cerca posible de la piscina. La distancia óptima es de aproximadamente 1 metro. Lo ideal es colocar la bomba de contracorriente junto con el resto de la tecnología de la piscina directamente en el eje de la piscina. No recomendamos instalar la bomba a más de 15 m de la piscina. La bomba no es autocebante. Por lo tanto, es importante que se coloque por debajo del nivel del agua de la piscina. Debe ventilar suficientemente el local del equipo, eventualmente con un ventilador, para evitar la precipitación (condensación) del agua. Esto garantizará el correcto funcionamiento del equipo.
Fijación en contracorriente
El cuerpo aguas arriba contiene 2 orificios de tamaño desigual. Descarga (más pequeño) y aspiración (más grande). Debe colocar el cuerpo de contracorriente de modo que ambos orificios estén verticales y el lado de descarga esté más alto que el de aspiración. Instale el dispositivo de contracorriente de modo que el centro de la abertura de la boquilla esté al menos 30 cm por debajo del nivel del agua, según el tipo de piscina.
Montaje del cuerpo a contracorriente
El contracorriente Elegance puede utilizarse en todo tipo de piscinas. No obstante, la propia instalación varía ligeramente en función del tipo de piscina en la que se instale el contracorriente.
Colocación en hormigón
Fije el cuerpo aguas arriba y las mangueras entre sí (lo ideal es pegar las mangueras entre sí) y, a continuación, introdúzcalo todo en el espacio de proceso (pozo). Evite que los extremos de las mangueras entren en contacto con el hormigón. Instálelo como se muestra en la figura 2a (arriba a la izquierda) en el orificio del muro de hormigón o en el encofrado para vertido de hormigón sin brida ni junta. Una vez fijado el cuerpo aguas arriba en el muro, siga el procedimiento descrito más adelante en este manual. El siguiente paso consiste en conectar los conductos neumáticos y de aire.
Colocación en piscinas de hormigón con lámina
Cuando instale el cuerpo de contracorriente en la pared de la piscina de hormigón con lámina, siga las instrucciones anteriores - capítulo "¿Dónde colocar la contracorriente?". Una vez que haya fijado el cuerpo de contracorriente a la pared de la piscina, puede empezar a instalar la junta de contracorriente y la brida como se muestra en la figura 2b.
Fije la junta al cuerpo de contracorriente utilizando los 2 tornillos y apriételos (no apriete los tornillos hasta el fondo). Tenga en cuenta que el liner de la piscina puede colocarse entre las dos juntas. Por último, fije la brida. Asegúrese de apretar los tornillos antes de cortar la lámina del interior de la brida. A continuación, pase a conectar los conductos de aire y neumático. Encontrará el procedimiento a continuación.
Colocación en una piscina de paneles o chapas con lámina
En primer lugar, debe practicarse un orificio de 270 mm de diámetro en la pared de la piscina, de modo que el centro de la boquilla se sitúe aproximadamente 30 cm por debajo del nivel del agua, tal como se ha descrito anteriormente en el apartado "¿Dónde colocar el contracorriente?". Introduzca el cuerpo del contracorriente en el orificio preparado desde el interior de la piscina. Encájelo en la pared de la piscina utilizando los 8 tornillos autorroscantes, como se muestra en la figura 2c.
Fije la junta al cuerpo del contraflujo con 2 tornillos y apriete los tornillos (no los apriete del todo). Después de instalar la lámina, fije la brida y asegúrese de apretar bien los tornillos. Sólo entonces corte la lámina del interior de la brida.Siga las instrucciones que aparecen a continuación cuando conecte las líneas de aire y neumáticas.
Colocación en la piscina prefabricada
Este tipo de instalación se utiliza para las denominadas piscinas prefabricadas. Se trata, por ejemplo, de piscinas de fibra de vidrio o polipropileno. Al instalar este tipo de piscinas, debe prepararse un orificio de 230 mm de diámetro. Al preparar el orificio, tenga en cuenta que el centro de la boquilla debe colocarse al menos 30 cm por debajo del nivel del agua (según el tipo de piscina), véase el capítulo "¿Dónde colocar el contracorriente?".
Coloque la junta en la parte exterior de la pared de la piscina. Esto creará una plantilla para que pueda preparar los orificios para los 16 tornillos de la brida. Desde el exterior de la piscina, prepare el cuerpo de contracorriente. Desde el interior, apriete la brida con los tornillos como se muestra en la figura 2d. Ahora proceda al siguiente paso: conectar los conductos de aire y neumático.
Conexión de la línea de aire
Coloque una válvula de retención en la manguera destinada a la línea de aire. Es importante instalar la válvula de retención en la pared de la zona de proceso para evitar la aspiración de suciedad. Coloque un tubo flexible en el extremo - introdúzcalo en la boquilla dentro del cuerpo de reflujo.
Conexión neumática
Tire del extremo de la manguera de conmutación neumática a través del orificio que se encuentra en el cuerpo aguas arriba. Apriételo a través del ojal y conéctelo al interruptor neumático. El interruptor está situado en la cara del contracorriente.
Montaje de la cubierta frontal
La cubierta frontal completa ya está montada, excepto la manguera neumática transparente. Ésta ya forma parte integrante del cuerpo de contracorriente. Siga las siguientes instrucciones para montar la cubierta frontal:
- Coloque la manguera transparente en el vástago del botón neumático y enchúfela.
- Conecte la manguera e introdúzcala en la boquilla de la cubierta frontal.
- Coloque la tapa frontal y el cuerpo de contracorriente completos, asegurándose de que el anillo se introduce realmente en la boca del orificio de descarga (unos 75 mm).
- Apriete los cuatro tornillos. Una vez apretados los tornillos, la tapa frontal está lista para su uso.
Requisitos mínimos de espacio para la instalación de equipos
Antes de la instalación real del dispositivo es necesario tener en cuenta las dimensiones de la sala tecnológica (pozo) donde se colocará el contraflujo. Asegúrese de que no se encontrará con una falta de espacio al instalar la bomba.
Para la instalación se necesita una sala de proceso con dimensiones mínimas: 75 x 142 x 90 cm (ancho x largo x alto).
Utilización y ajuste correctos del contracorriente ELEGANCE
Una vez instalada la contracorriente, su piscina se convierte en un lugar de descanso y relajación. Es la corriente de agua o la corriente de agua con aire la que crea esa agradable sensación. Directamente desde la piscina, puede poner en marcha la contracorriente pulsando el interruptor neumático. Que la contracorriente sea un chorro de agua o un chorro de agua y aire que se introduce en la piscina depende del ajuste de las toberas frontales.
Corriente de agua:
El chorro de agua se controla y forma mediante una boquilla interior. El caudal máximo de agua se consigue girando la tobera interior hacia la izquierda. A la inversa, girando la boquilla hacia la derecha se reduce el caudal de agua.
Chorro de agua con aire:
Ajuste el caudal de agua según las instrucciones anteriores. Una boquilla externa permite regular la intensidad del aire que se añade al caudal de agua. Girándola de nuevo se reduce o aumenta la intensidad del flujo de aire.

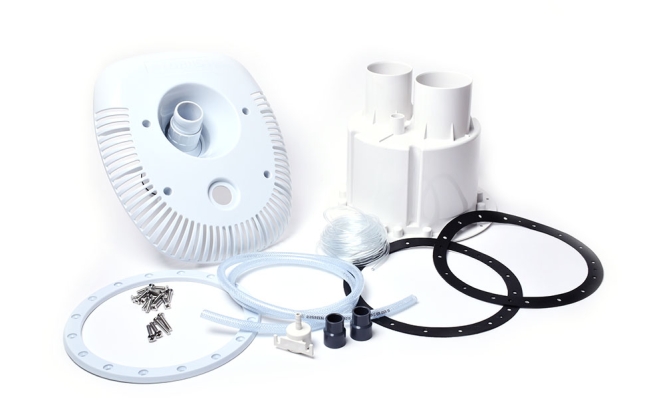

Lista de componentes ascendentes de ELEGANCE
- interruptor neumático
- manguera del interruptor neumático
- tornillo frontal (frontal)
- tapa de contracorriente delantera
- bola exterior
- boquilla de control de suministro de aire
- anillo de soporte
- boquilla de control de suministro de agua
- bola interna
- tornillo autorroscante de boquilla
- alojamiento para el asiento de la boquilla
- junta tórica
- manguera de aire (flexible)
- manguera de aire ojal
- junta tórica arandela
- perno de brida
- brida
- junta
- Tornillo autorroscante para cuerpo a contracorriente
- cuerpo de contracorriente
- manguera de aire
- entrada de aire - válvula de retención
Instalación eléctrica
El cableado sólo debe ser realizado por un técnico autorizado y certificado de conformidad con las normas de aplicación general. El voltaje de la fuente de alimentación principal debe ser idéntico al indicado en la etiqueta adherida a cada aparato. Asegúrese de que todas las partes metálicas del aparato estén debidamente conectadas a tierra.
Las características eléctricas de los disyuntores y sus prescripciones deben ser conformes a las especificadas para el motor a proteger con las condiciones de funcionamiento dadas. Deben seguirse todas las recomendaciones e instrucciones dadas por el fabricante en la etiqueta.
Si dispone de un modelo de equipo con motor trifásico, preste atención a que las denominadas pinzas de acoplamiento, entre los bobinados del motor, estén correctamente conectadas. Su conexión debe realizarse en el llamado patrón de estrella. Todos los cables (de entrada y salida) que salen (entran) de la caja de conexiones deben pasarse a través de ojales. De este modo se evitará la entrada de humedad y suciedad en la caja de empalmes. Los cables deben disponer de terminales (abrazaderas) adecuados para su conexión.
El conmutador electroneumático de contracorriente (caja de distribución) no debe estar a más de 7 m del conmutador neumático. El interruptor neumático deberá estar situado en la cabeza de la contracorriente. La conmutación se instalará por encima del nivel del agua de la piscina y se situará en un lugar seco. La manguera neumática se conecta al conmutador electroneumático, que está situado en el conmutador electroneumático (cuadro de distribución).Es muy importante asegurarse de que la manguera no está doblada ni dañada en ningún punto.

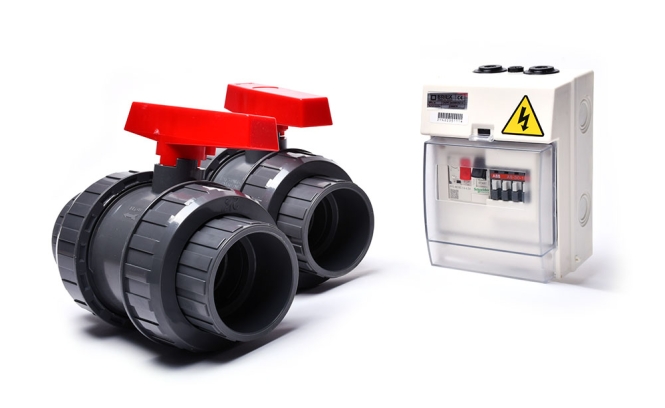

Composición del panel electroneumático:
- protección del motor
- interruptor electroneumático
- fusible de control
Todos estos componentes deben estar alojados en una caja de plástico impermeable con grado de protección IP55.
